안녕하세요.
오늘은 VS2019 환경에서 디버깅 기능을 사용하는 방법에 대해 알아보겠습니다.

디버깅이란 프로그램 작성 중 발생한 에러를 찾고 고치는 과정을 말합니다. 개발자가 오류를 잡는데 도움을 주도록 보통 개발 툴마다 디버깅 기능을 지원하는데, 그중에서도 비쥬얼 스튜디오는 디버깅 기능이 뛰어나기로 유명합니다.

한 단계 한 단계 따라가며 VS의 디버깅 기능을 이용하다 보면 신기하기도 하고 한번 익혀두시면 많은 도움이 될 거라 생각합니다.



알아볼 것

• 기본적인 디버깅 방법
• 디버깅 중 메모리 영역 확인 (특정 주소에 어떤 값이 들었는지 눈으로 확인)
• 디버깅 중 고급언어로 작성된 소스코드를 저급 언어인 어셈블리어로 변환하여 보는 방법 (Disassemble)

목차

• 1. 중단점 체크
• 2. 디버깅 시작
  • 2-1) 메모리 영역 확인
  • 2-2) Disassemble 기능
• 3. 디버깅 종료

환경

아래 소스 코드를 기준으로 진행하도록 하겠습니다. ( 편의를 위해 하나의 소스파일에 작성하였습니다. )
어차피 디버깅 방법을 설명하는 것이기 때문에 소스코드를 이해하실 필요는 없습니다.

/*
        string 타입 벡터의 각 요소에 문자열을 입력받아

        아래 그림과 같이 '*' 문자를 추가한 벡터를 생성 후

        추가된 그림을 출력하는 프로그램입니다.

                     ***********
        hello        * hello   *
        hi      =>   * hi      *
        hola         * hola    *
        bonjour         * bonjour *
                     ***********

        왼쪽의 각 row를 요소로 갖는 벡터를 오른쪽의 row를 요소로 갖는 벡터를 반환합니다
*/

#include <iostream>
#include <vector>
#include <string>
#include <algorithm>  // max()

using std::cout; using std::cin;
using std::vector; using std::string;

// 문자열을 입력받아 저장합니다
int read(vector<string>& words);

// 가장 긴 문자열의 길이를 반환합니다
string::size_type getMaxLen(const vector<string>& words);

// 기존 벡터에 '*'를 추가한 벡터를 반환합니다
vector<string> frame(const vector<string>& words);

// 벡터의 요소들을 차례대로 출력합니다
int printRows(const vector<string>& words);


int read(vector<string>& words)
{
    string line;

    // EOF 문자나 다른 타입의 문자를 받을 때까지
    // 문자열을 입력받아 words 벡터에 저장합니다
    while (std::getline(cin, line))
    {
        words.push_back(line);
    }

    return 0;
}

string::size_type getMaxLen(const vector<string>& words)
{
    string::size_type maxLen = 0;
    vector<string>::size_type size = words.size();

    // 가장 긴 요소의 길이를 얻습니다
    for (vector<string>::size_type i = 0; i != size; ++i)
    {
        maxLen = std::max(maxLen, words[i].size());
    }

    return maxLen;
}


vector<string> frame(const vector<string>& words)
{
    vector<string> ret;

    // 가장 긴 문자열의 길이를 구합니다
    string::size_type maxLen = getMaxLen(words);

    // 상단, 하단 테두리
    string border(maxLen + 4, '*');

    // 상단 테두리를 추가합니다
    ret.push_back(border);

    // 문자열에 '*' 를 추가합니다
    for (vector<string>::size_type i = 0; i != words.size(); ++i)
    {
        ret.push_back("* " + words[i] + string(maxLen - words[i].size() + 1, ' ') + "*");
    }

    // 하단 테두리를 추가합니다
    ret.push_back(border);

    return ret;
}

int printRows(const vector<string>& words)
{
    // 요소를 한 행씩 모두 출력합니다
    for (const string& tmp : words)
    {
        cout << tmp << "\n";
    }

    return 0;
}

int main(void)
{
    vector<string> words;

    // 벡터에 라인 단위로 문자열을 입력받습니다
    read(words);

    // 테두리를 추가합니다
    vector<string> paddedWords = frame(words);

    // 벡터 요소들을 차례대로 출력합니다
    printRows(paddedWords);

    return 0;
}

디버깅 1단계: 중단점 체크

먼저 디버깅을 하는 이유는 크게 3가지가 있죠.

1. 에러가 발생했지만 어딘지 전혀 모르겠다 - 프로그램 처음부터 끝까지 진행사항을 훑으며 찾아야겠다.
2. 에러가 발생했지만 어디 부분인지 알 것 같다 - 특정 부분을 확인해보고 싶다
3. 에러는 없는데 그냥 프로그램의 단계 단계를 따라가며 상세히 보고 싶다.

이를 위해 특정 부분을 체크할만한 지점이 필요합니다.

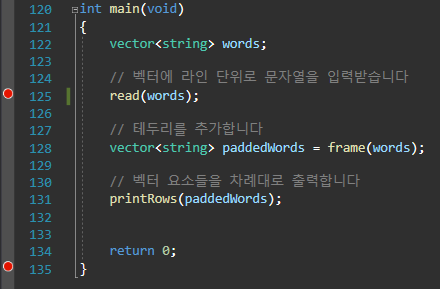

이 지점이 바로 좌측 회색 라인의 빨간 점들인 중단점(Breakpoint)입니다.

마우스 좌클릭으로 라인별로 1개씩 여러 라인을 체크할 수 있고, 다시 클릭하게되면 해제가 됩니다. 디버깅을 시작하게 되면 중단점이 체크된 첫 라인에 노란 화살표가 나타나고 프로그램이 일시 정지하게 되는데, 이 때 해당 라인의 코드는 아직 실행되지 않은 상태가 됩니다.



즉, 위에서 125라인의 read함수의 실행 부분을 보고 싶거나 이 부분부터 천천히 보고 싶다면 125라인에 중단점을 설정하거나 그 위쪽 라인으로 설정하면 됩니다. 중단점을 설정하지 않고 디버깅을 하게 되면 프로그램이 멈출 부분이 없으니 끝까지 실행하고 알아서 종료하게 됩니다. (의미가 없게 되죠)

디버깅 2단계: 디버깅 시작

위 처럼 중단점을 설정했으면 상단의 메뉴바를 봅니다.

상단바에서 Debug - Start Debugging (F5) 또는 ▶ Local Windows Debugger 버튼을 클릭하게 되면 콘솔 창이 뜨면서 디버깅 모드에 진입하게 됩니다.

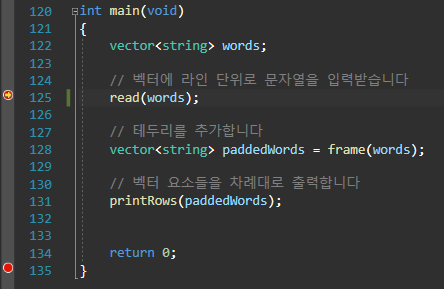

그러면 다음과 같이 125라인의 중단점에 노란 화살표가 나타납니다.

아까 말했듯 디버깅을 시작하면 (프로그램 흐름상) 첫 중단점에서 프로그램이 일시 정지되고 아직 해당 라인의 코드를 수행하지 않은 상태가 됩니다.

즉, main함수가 실행이 되고 122라인의 words라는 이름의 string 타입 벡터가 할당이 된 상태에서 read 함수가 실행되기를 기다리고 있는 상태입니다. 이제 다시 메뉴바를 보시면 다음과 같이 변경이 된 걸 볼 수 있습니다.



[잠깐 버튼 설명]

- 빨간 정지 버튼
:먼저 디버깅을 종료하고 싶을 땐 콘솔창의 X표를 눌러서 종료하지 말고 해당 버튼을 통해 디버깅을 정지시킨 뒤 콘솔창을 종료합니다.

- Restart 버튼
: 정지버튼 옆에 새로고침 버튼과 비슷한 Restart 버튼은 디버깅을 재시작하는 기능입니다.
( 저는 디버깅 중 코드 수정하고 restart 버튼 자주 사용합니다 )

- 빨간 박스의 첫 번째 화살표 버튼: Step Into (F11) - 제일 작은 단위 실행 ( 한 단계씩 실행)
- 빨간 박스의 두번째 화살표 버튼: Step Over (F10) - 한 라인씩 실행 ( 프로시저 단위 실행 )
- 빨간 박스의 세번째 화살표 버튼: Step Out ( Shift + F11 ) - 프로시저 나가기 ( 그전에 중단점이 있다면 중단점에서 멈춤 )

---

이제 직접 버튼을 사용하면서 기능을 알아보도록 하겠습니다.

우선 아까와 같이 디버깅을 시작하셨다면 노란 화살표가 125Line (read(words))을 가리키고 있을텐데요. 이 상태에서 1번 버튼인 Step Into 버튼을 누르면 현재 라인의 코드를 실행하게 됩니다.

만약 현재 라인에 사용자가 정의한 함수(프로시저)가 있다면 함수 실행을 위해 그 함수의 내부로 들어가게 됩니다. read 함수는 우리가 직접 작성한 사용자 정의 함수이기 때문에 다음과 같이 read함수 내부로 이동하게 됩니다.

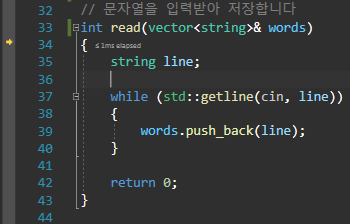

위와 같이 프로그램이 read 함수 내부로 이동하여 화살표가 첫 행을 가리키고 있습니다. 이제 read함수의 실행단계를 차례로 보기 위해 Step Into(F11) 또는 Step Over(F10) 를 클릭합니다.

Step Into 버튼은 아까 말했듯이 현재 라인을 실행하되, 사용자 정의 함수가 있다면 그 함수 안으로 이동합니다. 반면 Step Over 버튼은 함수 안으로 들어가지 않고 그냥 라인 단위로 실행해버립니다.

read 함수 내부엔 사용자 정의 함수가 없기 때문에 Step Into와 Step Over 모두 동일하게 라인 단위로 실행합니다.

화살표가 37라인에 있을 때 한 번 더 버튼을 눌러 해당 라인을 실행하면 화살표가 사라지게 됩니다. std::getline 은 문자열을 라인 단위로 입력받는 함수인데, 문자열을 입력받아야 다음 단계로 넘어갈 수 있게 됩니다. 콘솔 화면에 "hello"를 입력 후 엔터를 누르게 되면 화살표가 39라인을 가리키게 될 것입니다.

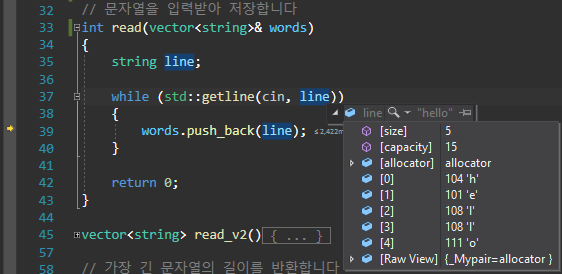

다음으로 line에 문자열이 잘 들어갔는지 확인하기 위해 변수 line에 마우스를 가져가서 왼쪽 화살표를 눌러보겠습니다.

이처럼 디버깅 중에 어떤 변수에 저장된 값을 위와 같이 상세하게 확인할 수 있습니다.

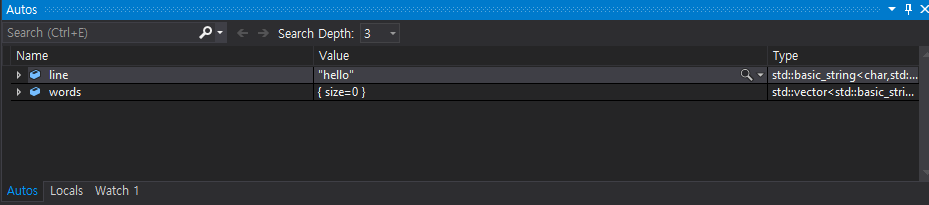

또는 아래와 같이 **Autos 및 Locals 창**에서도 확인할 수 있습니다.

이외에도 추가로 자신이 원하는 변수를 직접 입력하여 확인할 수 있는 Watch(조사식) 창도 있습니다.

위 Autos 화면에서 line에 오른쪽 마우스 버튼을 클릭 후 Add Watch 또는 조사식 추가를 클릭합니다.

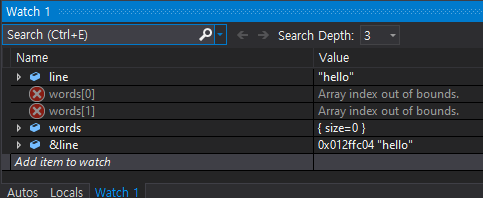

위와 같이 원하는 변수를 입력하여 값을 확인할 수 있으며 해당 시점에서 할당이 안된 변수는 회색으로 표시됩니다. 현재 39라인이 아직 실행되지 않은 상태이기에 words 벡터에 값이 할당되지 않은 상태입니다. 또한 현재 scope 내의 변수만 확인 가능합니다.

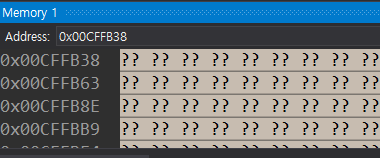

이와 비슷하게 line변수가 메모리 상에 할당된 것을 한번 직접 확인해보겠습니다.  Debug - Windows - Memory - Memory1 메뉴를 통해 아래와 같은 메모리 화면을 띄웁니다.

그러면 위와 같은 화면을 볼 수 있는데 Address 부분에 확인을 원하는 변수의 주소를 적어 해당 주소에 저장된 값을 볼 수가 있습니다. 이 때는 미리 해당 변수의 주소를 조사식에서 구해놓고 원할 때 주소를 직접 입력하여 접근합니다.

또한 현재 화살표가 A 영역에 있다면 A 영역의 변수명으로도 접근할 수 있습니다. 즉 변수 value의 메모리를 확인하고 싶을 때, 위 Address 칸에 value를 입력하면 자동으로 value의 메모리 주소로 변환되어 보여줍니다. 다만 현재 main영역에 있는데 다른 함수 내의 변수명을 입력한다거나 하는 것은 안됩니다.

먼저 line변수의 주소를 얻기 위해 조사식 창에서 &line을 입력하면 현재 line이 할당된 주소 값이 나오게 됩니다.
저는 0x012ffc04에 line 변수가 할당이 되어있습니다. ( 컴퓨터마다 다름 )
또는 line을 Address 칸에 직접 입력합니다.

"hello" 각 문자가 아스키코드 16진수로 68 65 6c 6c 6f 에 해당



또는 아래와 같이 유니코드로도 확인 가능합니다.

이 메모리 직접 확인하는 기능 쓸 데 없다고 생각하실 수 있는데, 익혀두시면 무조건 도움됩니다.
디버깅하면서 메모리가 제대로 할당되는지 제대로 해제되는지 어떻게 저장되는지 등등



이제 값을 확인했으니 계속 이어서 진행 해보겠습니다.

현재 화살표는 39라인을 가리키고 있고, 아직 words 벡터에 입력받은 문자열을 저장하지 않은 상태입니다. 이제 Step Into를 누르면 words 벡터에 "hello" 문자열이 할당됩니다. Step Into를 계속 누르면 다시 while문의 첫 행으로 가게 되고, while문이 조건을 만족하지 않을 때까지 반복하게 됩니다. 해당 while문의 종료 조건은 EOF문자를 읽거나 벡터의 타입과 다른 타입의 값을 받을 때 종료하게 됩니다.

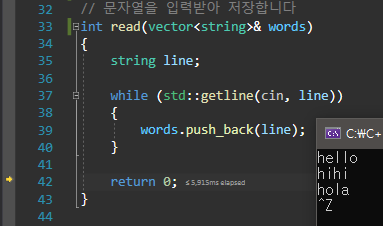

문자열을 적당히 입력 후 다음 문자열 입력 시 다음과 같이 윈도우 기준 Ctrl+Z(^Z = EOF) 를 입력하면 while문을 벗어나면서 read함수를 종료할 수 있게 됩니다.



이제 Step Into를 클릭해 read 함수를 빠져나갑니다.

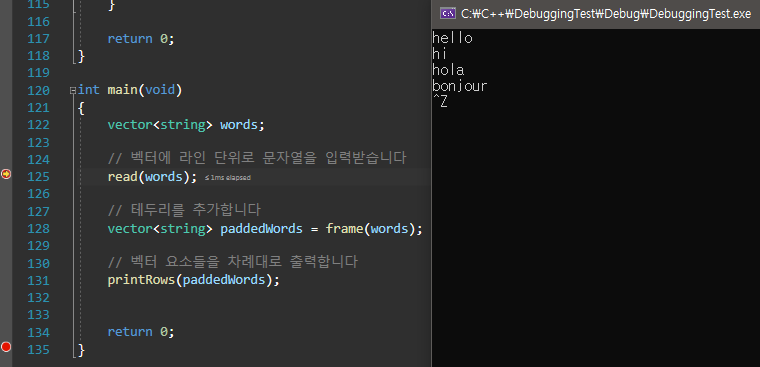

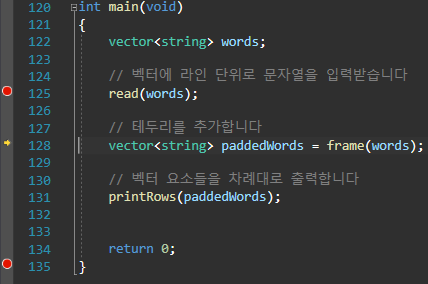

read 함수를 빠져나가면 read 함수를 호출했던 main 함수의 125라인으로 돌아오게 됩니다.



이제 Step Into 또는 Step Over 클릭 시 128라인으로 넘어가게 됩니다.

128라인에서

• Step Into를 누르게 되면 frame 함수 내부로 들어가게 되고
• Step Over 클릭 시 frame 함수의 상세 실행은 스킵 후 131라인으로 넘어가고,
• Step Out 클릭 시 현재 함수를 종료해야 하지만, 135라인에 중단점이 있기 때문에 135라인에서 멈추게 됩니다.

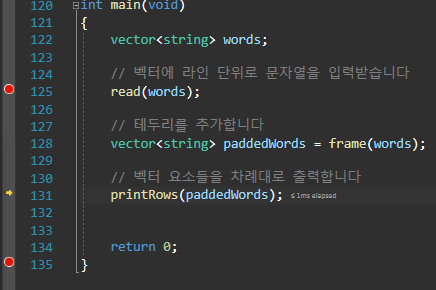

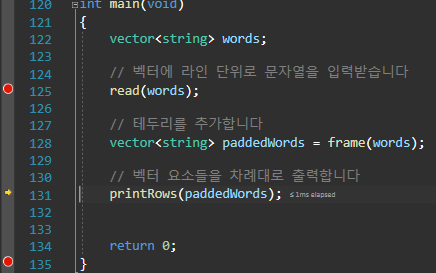

Step Into를 통해 함수를 상세 실행하는 방법은 아까 살펴보았으니, frame 함수는 Step Over로 상세 실행을 스킵하고 131라인으로 넘어가 보겠습니다.

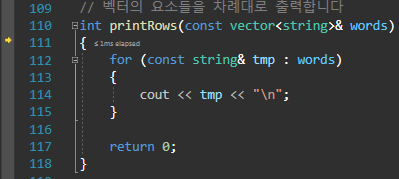

콘솔에 차례로 출력되는 결과를 보기 위해 131라인에서 Step Into를 눌러 printRows 함수로 이동해보겠습니다.

컴파일된 코드를 어셈블리 코드로 보기

여기서 행을 출력하기 전에 잠깐 Disassemble 기능을 아주 얕게 소개하겠습니다. Disassemble은 C++(고급언어)로 작성된 언어를 Assembly(저급 언어) 로 볼 수 있게 해주는 기능입니다. 어셈블리어를 배웠다면 더 상세하게 내부적으로 어떤 과정을 거치는지 확인할 수 있습니다.

소스코드 작성 화면에서 마우스 오른쪽 버튼 클릭 - Go to disassembly (Alt + G) 를 클릭

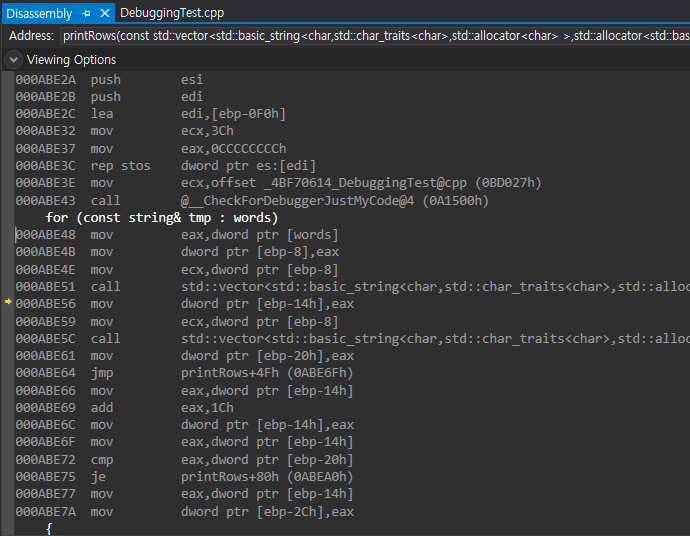

현재 실행하고 있는 라인의 코드와 그 코드를 어셈블리어로 나타낸 것입니다. 여기서도 노란색 화살표가 보이는데 마찬가지로 Step 3가지 버튼으로 이동하며 볼 수 있습니다. 저도 어셈블리 코드 해석은 잘 못하기 때문에 이러한 기능이 있다고만 말씀드리고 넘어가겠습니다. Disassembly를 닫고 다시 본문으로 돌아가 행을 출력해보도록 하겠습니다.

---

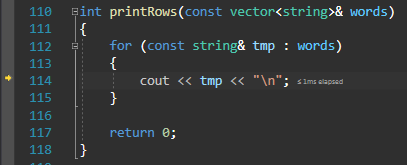

Step Into 또는 Step Over로 114라인까지 이동합니다.

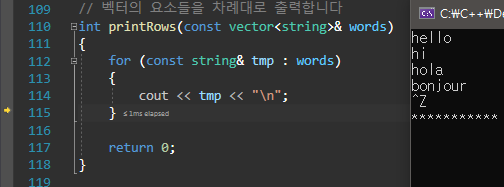

이제 Step Into 또는 Step Over로 114라인을 실행하게 되면 콘솔 창에 결과가 한 줄 출력되는 걸 볼 수 있습니다.

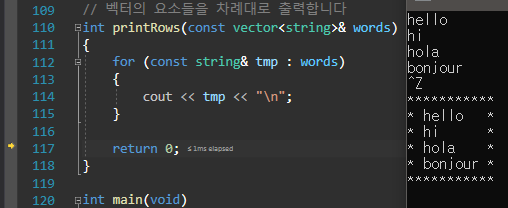

만약 여기서 Step Out으로 함수를 종료한다면 나머지 문자열이 한 번에 출력됩니다. 저희는 Step Into 또는 Step Over로 한 줄씩 끝까지 출력해보겠습니다.



이제 printRows 함수를 빠져나가고 main 함수로 돌아옵니다.



디버깅 3단계: 디버깅 종료

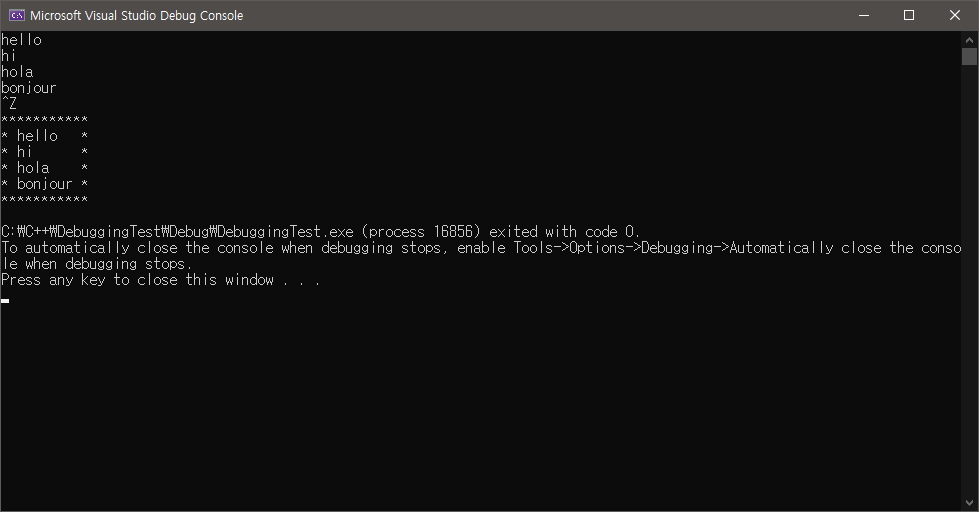

이제 Step Out을 두번 누르면 다음과 같이 프로그램이 정상적으로 끝나며 디버깅 모드가 종료됩니다.

여기까지 기초적인 디버깅 방법을 한번 알아보았습니다. 이정도면 웬만한 프로그램은 모두 디버깅할 수 있습니다.

이 외에도 디버깅 도중 변수 값 바꿔서 실행해보기, 실행 단계 back 등 다양한 기능들이 있습니다. 더 자세한 내용은 MS홈페이지를 참조하시는 게 좋을 것 같습니다.



https://docs.microsoft.com/ko-kr/visualstudio/debugger/getting-started-with-the-debugger-cpp?view=vs-2019#edit-code-and-continue-debugging



코드 참고: Accelerated C++
